Oszynowanie do podnośników sufitowych PLS

Name: Oszynowanie do podnośników sufitowych PLS
Brand: Levicare
SKU: Oszynowanie PLS

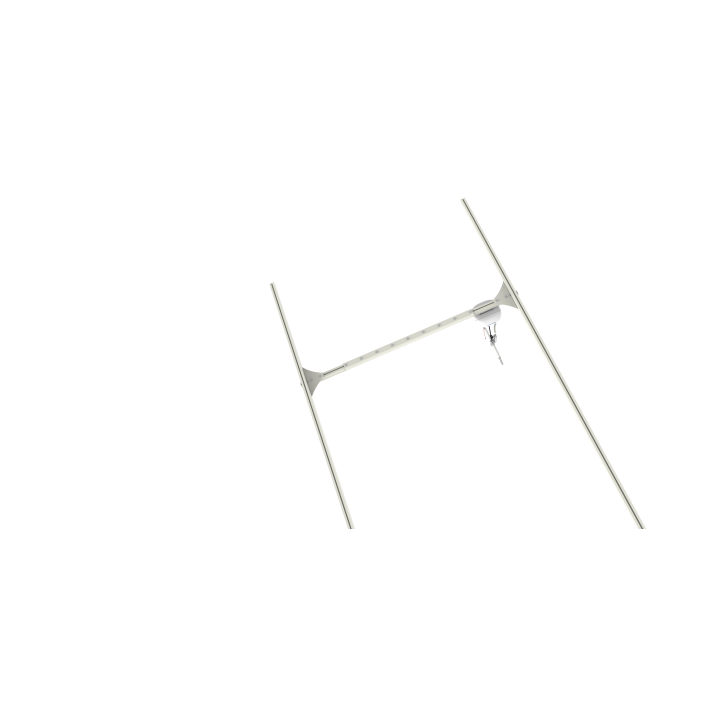

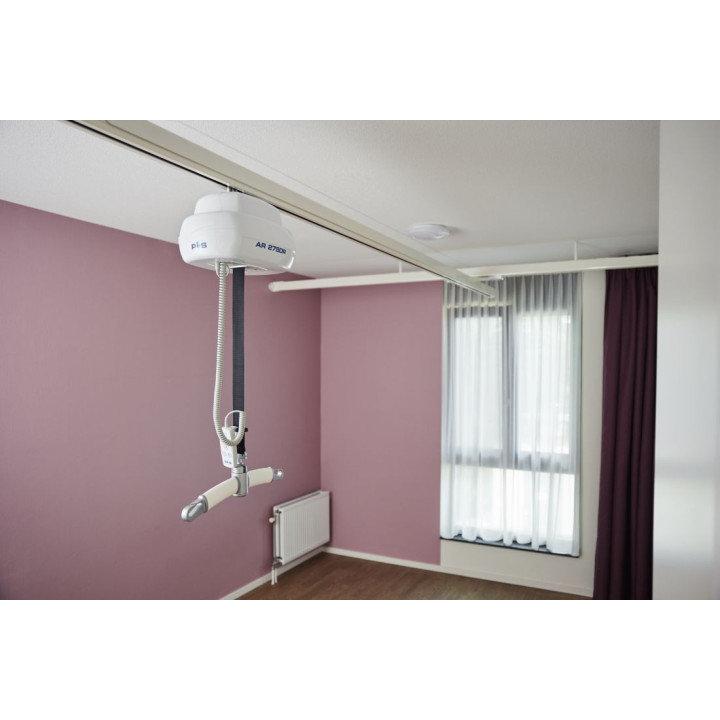

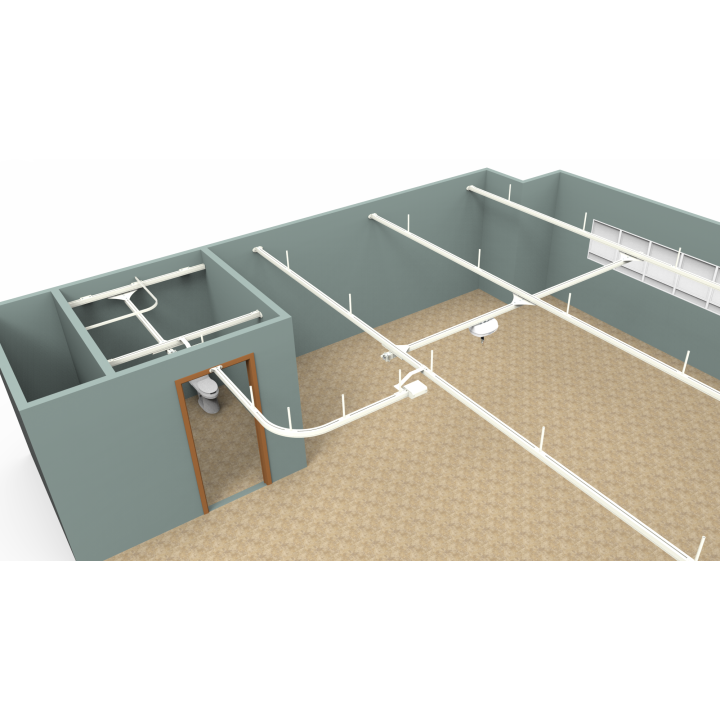

Dzięki systemowi szyn (torów jazdy) możliwe jest podnoszenie, opuszczanie oraz transfer osób z niepełnosprawnościami przy minimalnym wysiłku i maksymalnym bezpieczeństwie.

Indeks: Oszynowanie PLS

Zapytaj o produkt

Zasady dostawy

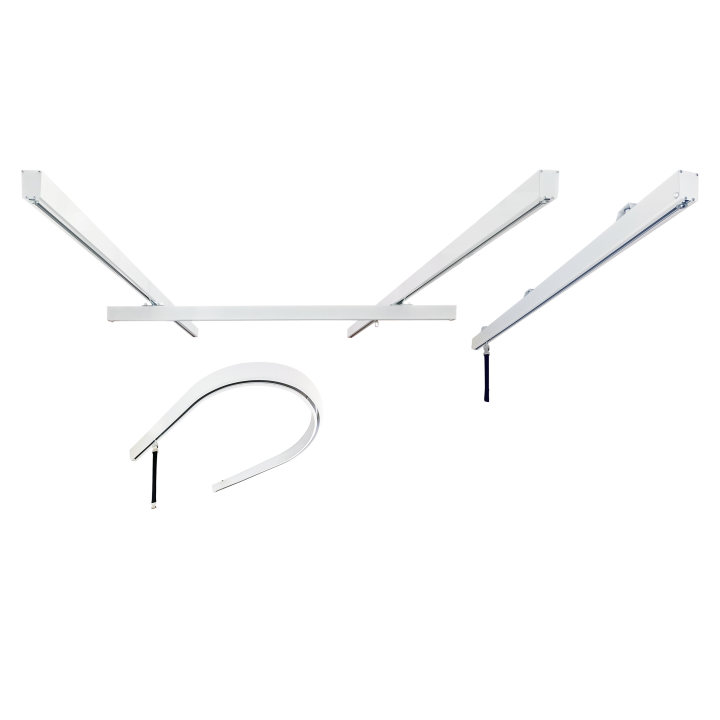

Profile szynowe i zakręty

Zestawienie profili szynowych. Wszystkie szyny prowadzące można dowolnie skracać bądź łączyć ze sobą by uzyskać pożądaną długość

Profil	Charakterystyka	Standardowe długości	Rozpiętość	Zakręty
A	Standardowy profil szynowy. Dostępny w zakrętach	4100, 6100 mm (łączenie i skracanie)	do 2,7 m (opcjonalnie do 6 m)	15°–90°
B	Do sufitów podwieszanych, z kołnierzem. Dostępny w zakrętach 45° i 90°.	4100, 6100 mm (łączenie i skracanie)	do 2,7 m (opcjonalnie do 6 m)	15°–90°
C	Wyższy i mocniejszy profil. Do rozpiętości do 4 m przy systemach trawersowych.	4100, 6100 mm (łączenie i skracanie)	do 4,2 m (opcjonalnie do 6 m)	—
D	Najmocniejszy profil. Umożliwia rozpiętości do 7 m przy systemach trawersowych.	6100, 8000 mm (łączenie i skracanie)	do 7,2 m	—
W	Trawers ścienny, stosowany gdy nie ma możliwości montażu torów w suficie.	4500, 5000, 6000 mm (łączenie i skracanie)	do 4 m	—

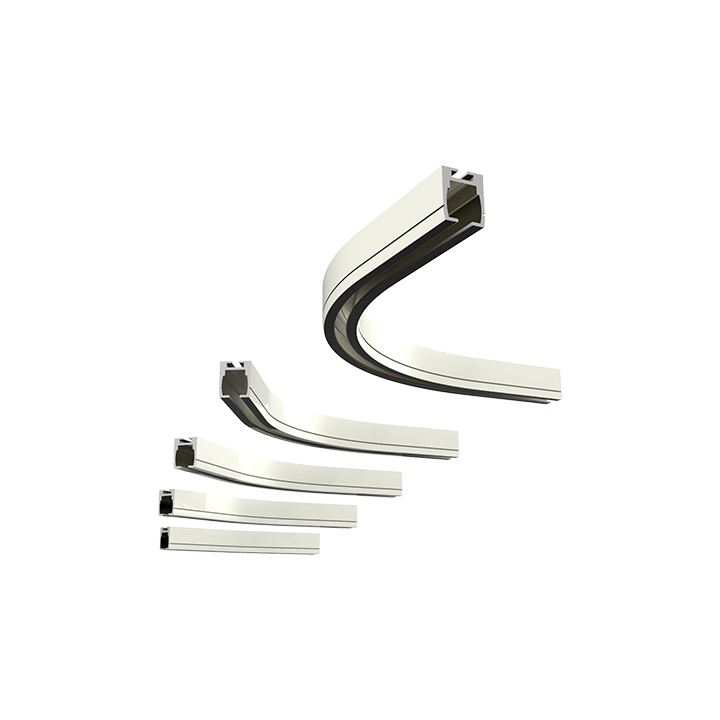

Zakręty	Dostępne w wariantach 15°, 30°, 45°, 60° i 90°. Stosowane z profilami A i B.	—	—	15°–90°

Rodzaje mocowań torów sufitowych

Podstawowe warianty mocowań

Podgląd	Rodzaj mocowania	Opis

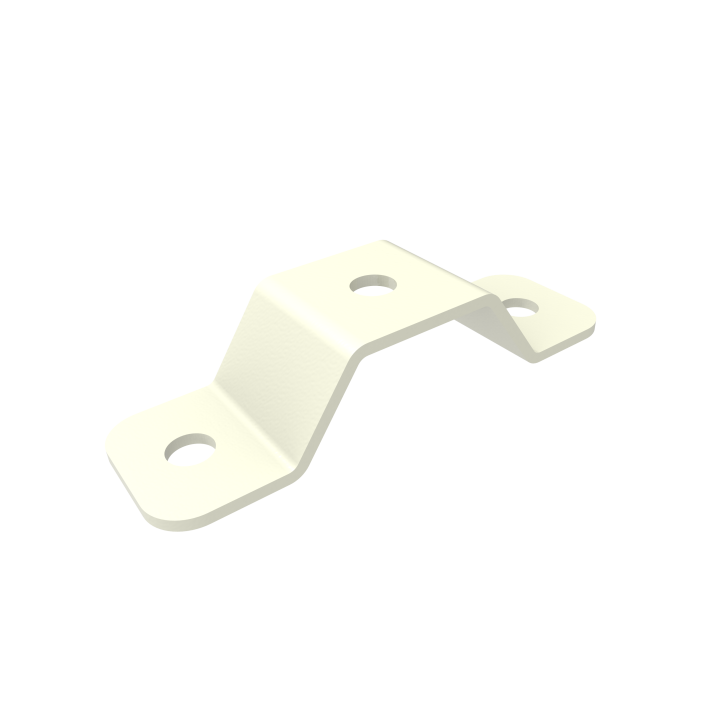

	Mocowanie sufitowe	Uchwyt mocowany bezpośrednio do sufitu.
	Mocowanie do sufitu podwieszanego	Uchwyt stosowany przy sufitach podwieszanych jak np. karton-gips lub kasetony.
	Słupki podłogowe do karton-gips	Uchwyty mocowane do podłogi oraz do ściany — stosowane przy lekkich konstrukcjach ściennych.

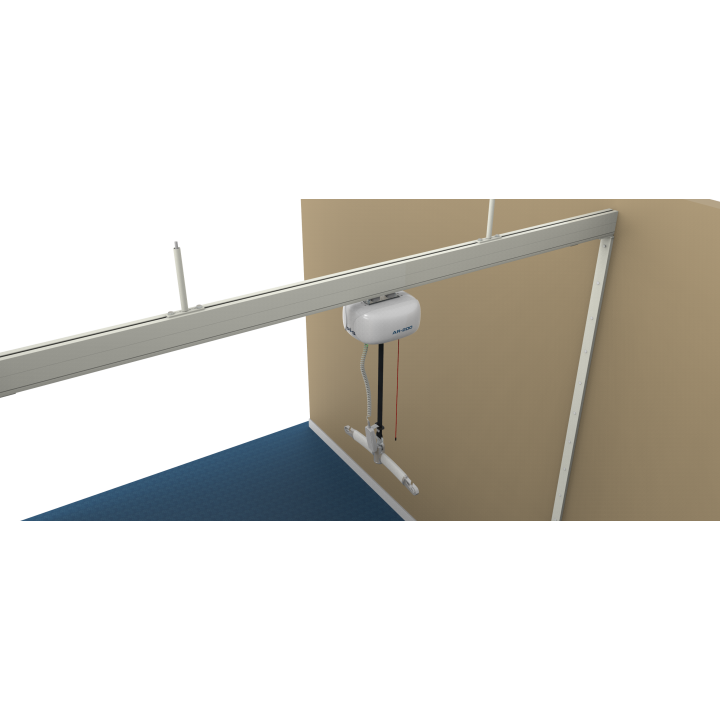

	Mocowanie ścienne	Uchwyt mocowany do ścian w przypadku słabszego stropu, gdy nie ma możliwości montażu do sufitu.

Akcesoria do oszynowania

Wybrane akcesoria ułatwiające rozbudowę i elastyczne dopasowanie systemów szynowych:

Podgląd	Akcesorium	Opis

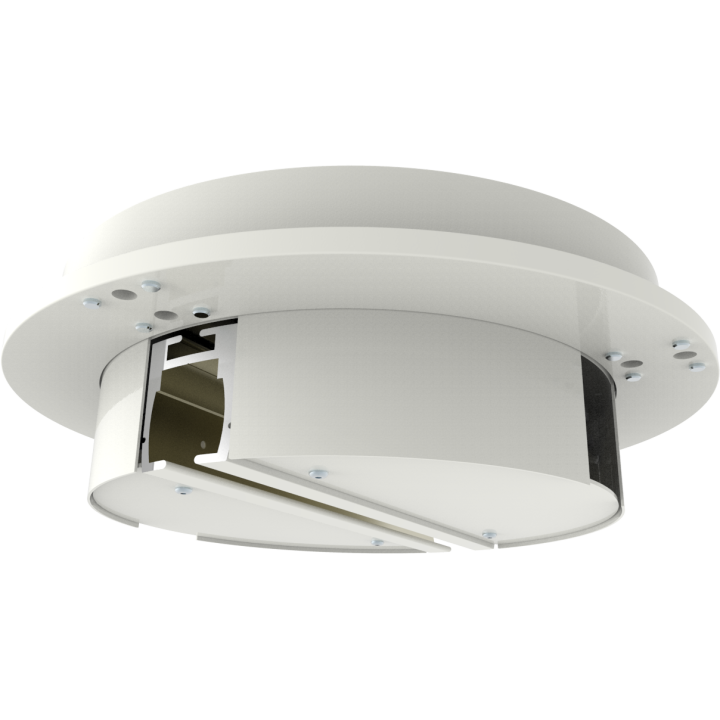

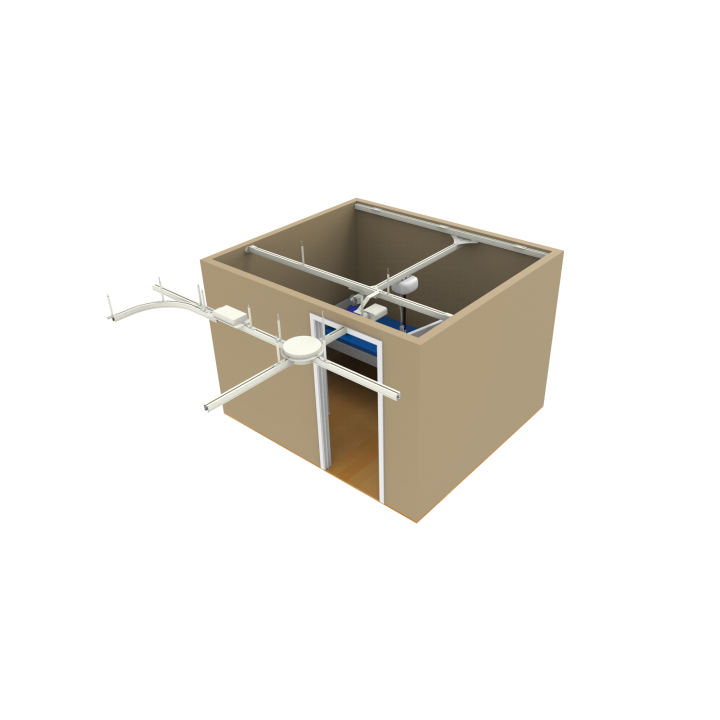

	Zwrotnica PLS	Umożliwia połączenie torów złożonych z szyn prostych i zmianę kierunku jazdy. Dostępna w wersji trzy- lub czterotorowej.

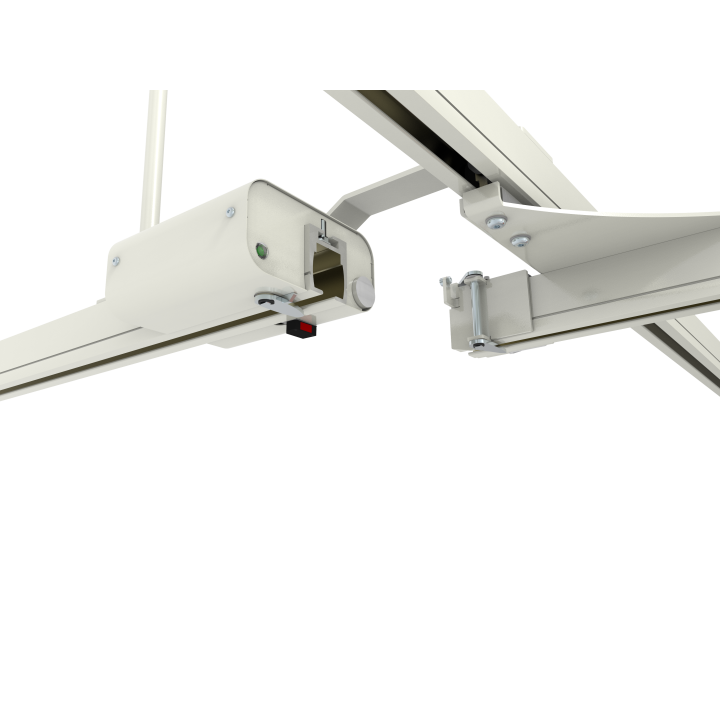

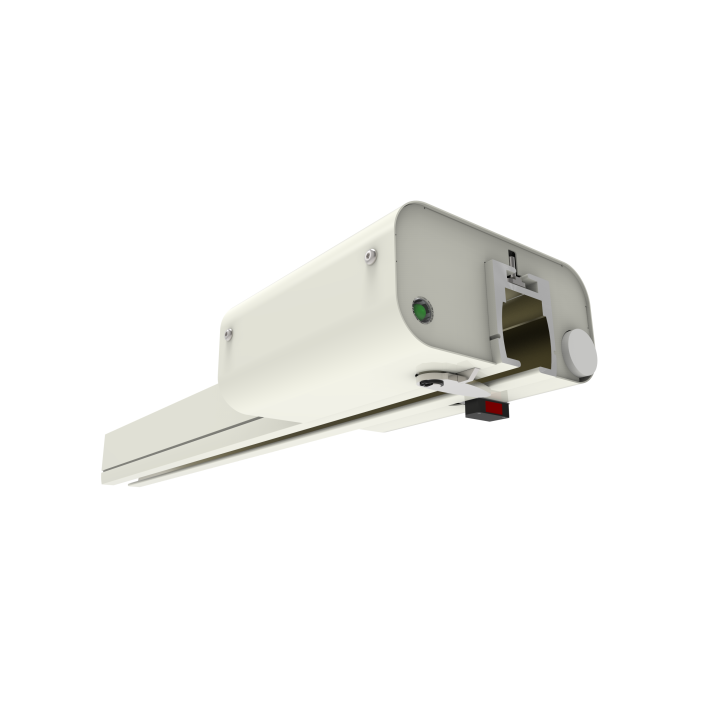

	Bramka Gate PLS	Automatycznie blokuje szynę poprzeczną systemu XY na stałym torze, umożliwiając przeniesienie podnośnika do innych pomieszczeń.

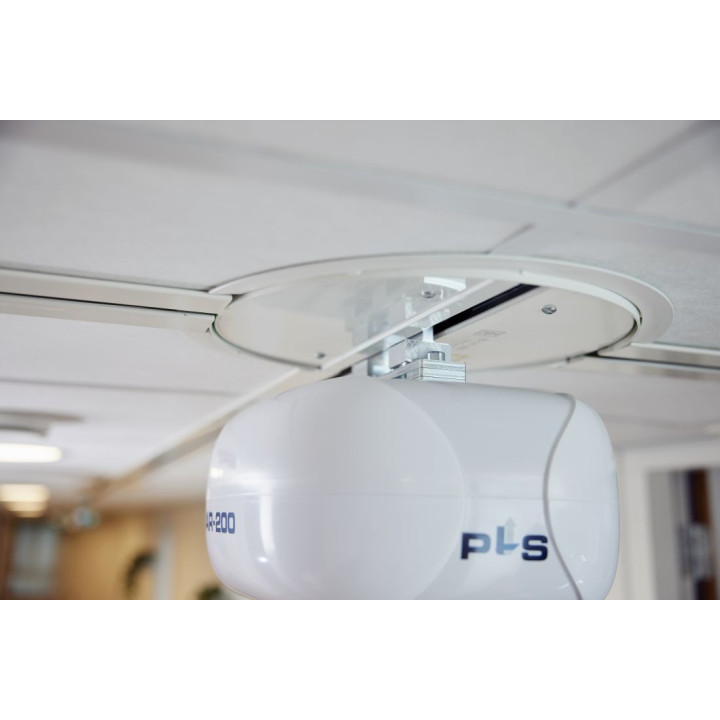

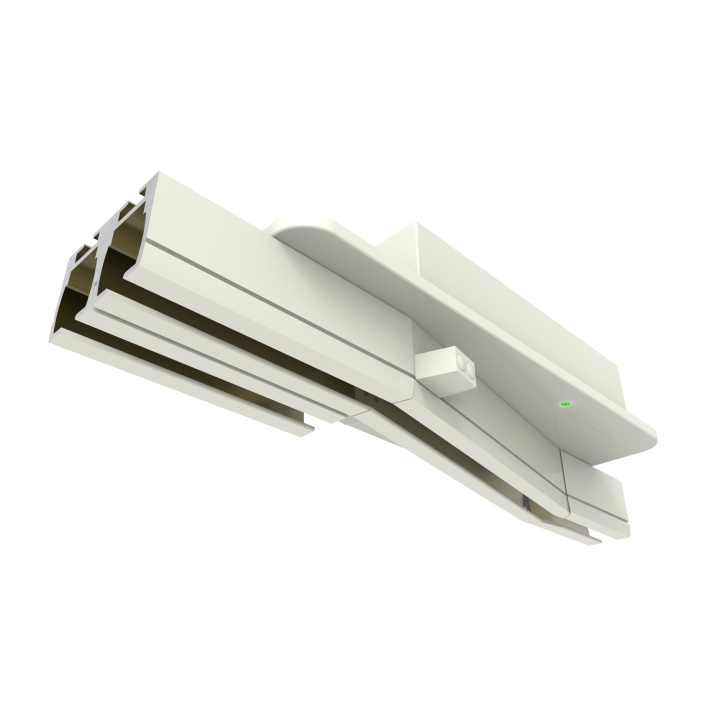

	Rozgałęźnik PLS	Pozwala obrać dwa kierunki na prostym torze – w lewo lub w prawo jednym płynnym ruchem. Można łączyć z prostymi szynami i zakrętami.

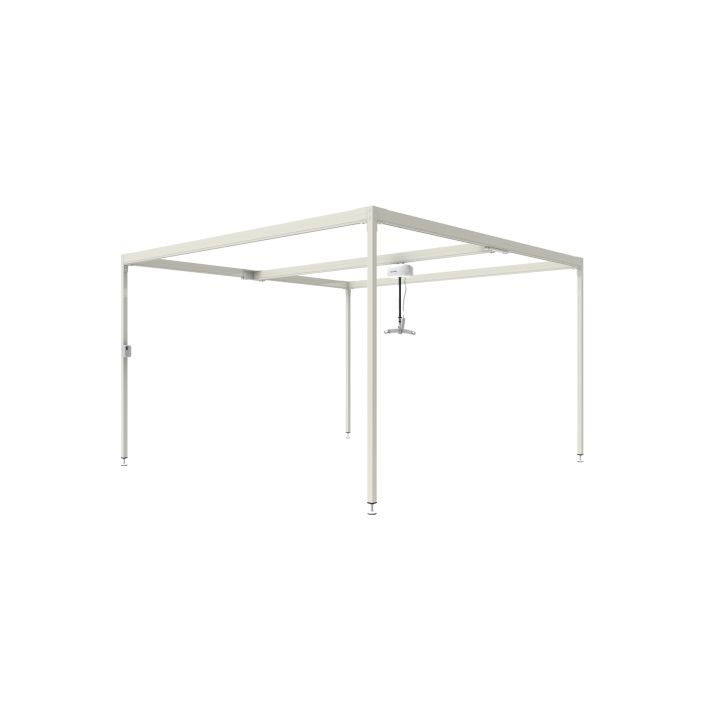

	Bramka wolnostojąca	System wolnostojący pozwalający korzystać z podnośnika w dowolnym miejscu. Maks. wymiary: 4×4 m (275 kg) lub 3,5×3,5 m (350 kg). Wysokość można dostosować do pomieszczenia.

Pozostałe akcesoria

Dodatkowe akcesoria zwiększające funkcjonalność systemów szynowych:

Podgląd	Akcesorium	Opis
	Pilot bezprzewodowy	Wygodne zdalne sterowanie podnośnikiem bez kabli. Mobilność pozwala obsługiwać urządzenie z dowolnego miejsca w zasięgu sygnału.

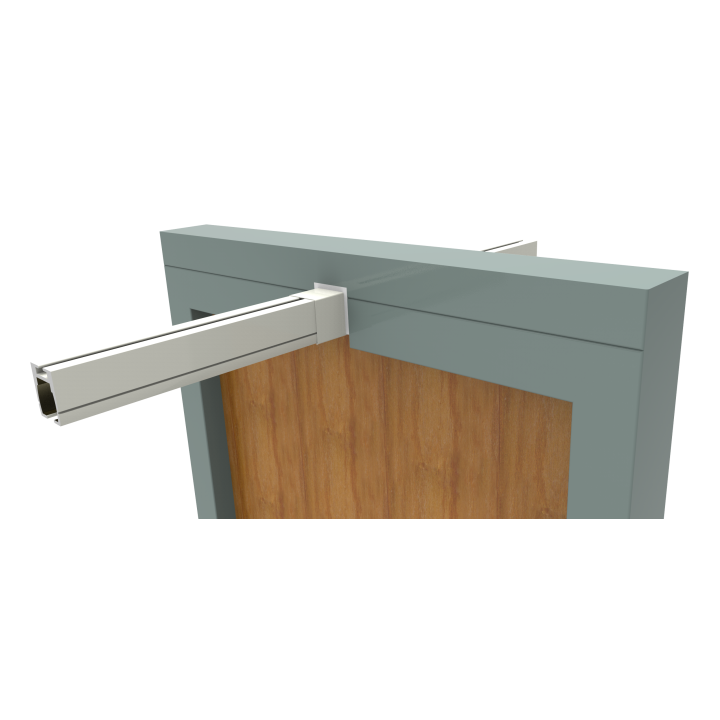

	Łącznik przeciwpożarowy	Rozwiązanie ognioodporne dla szyn o profilu A – ogranicza przenikanie ciepła i dymu przez 30 minut w przypadku pożaru.
	Ładowanie w szynie	Podnośnik może być opcjonalnie ładowany bezpośrednio z szyny – na wybranym odcinku toru lub w punkcie końcowym.

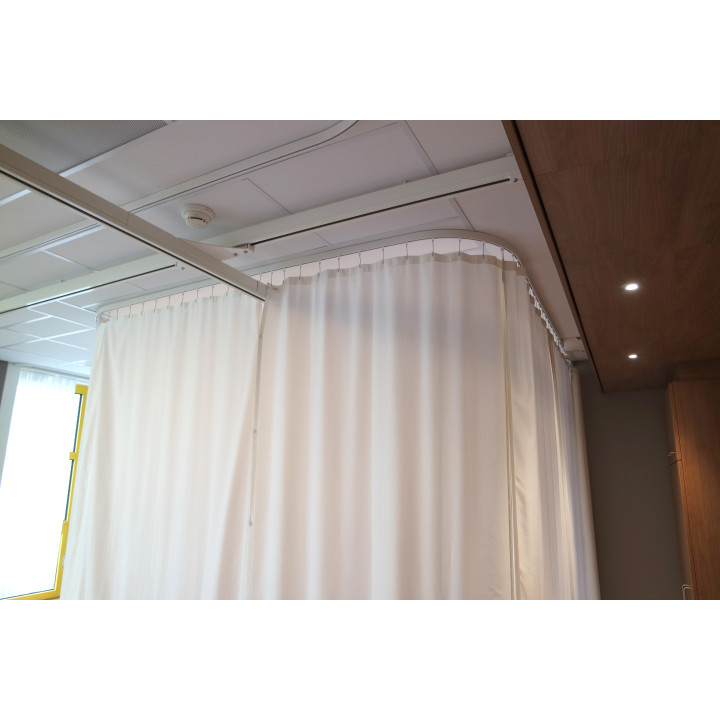

	Kurtyna	System montażu zasłon pomiędzy torem jazdy. Dzięki łącznikowi i wydłużonemu wózkowi umożliwia separację np. łóżek szpitalnych dla zapewnienia prywatności.

Rozpiętości szyn

Pobierz (211.89KB)

Parametry techniczne profili szynowych

Ogólny widok profili oraz większe miniatury z wymiarami (mm):

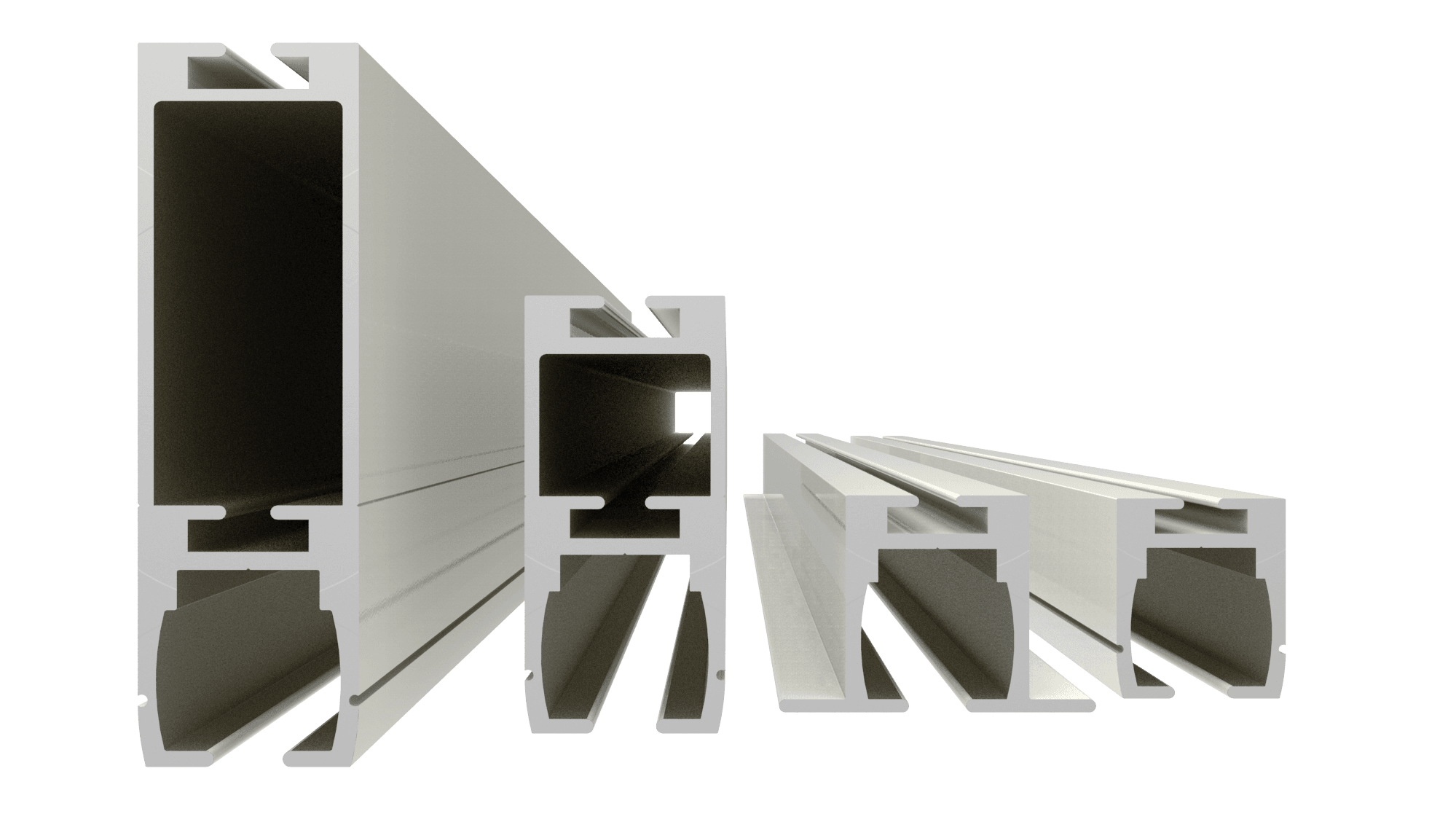

Rys. 1. Ogólny przekrój profili A, B, C i D (mm).

Miniatura wymiarów (mm)	Profil	Opis
	A	Przekrój i wymiary profilu A – wartości zgodnie z rysunkiem (mm).

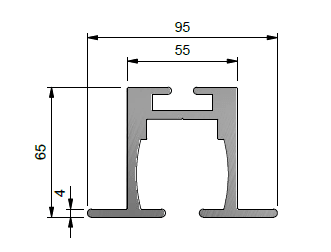

	B	Przekrój i wymiary profilu B – wartości zgodnie z rysunkiem (mm).

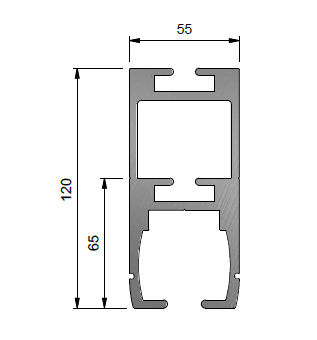

	C	Przekrój i wymiary profilu C – wartości zgodnie z rysunkiem (mm).

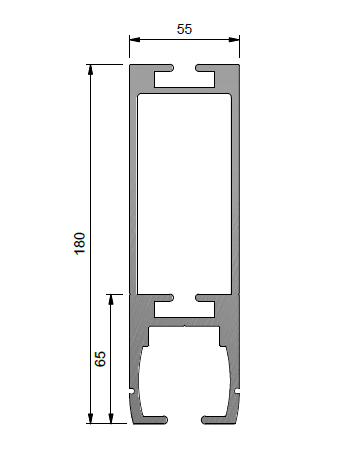

	D	Przekrój i wymiary profilu D – wartości zgodnie z rysunkiem (mm).
